レーザー加工機で簡単に箱を作れるWebアプリの活用

教材概要
「MakerCace」は簡単に各種寸法の箱の展開図を作成できるWebアプリです。このWebアプリでデータを作成して，レーザー加工機で材料を切断して組み立てることで，立体的な箱を簡単に作ることができます。

MakerCace：https://www.makercase.com/

使用法

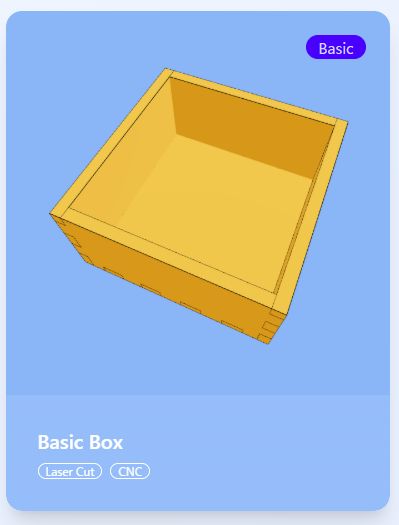

Step 1：作成したい箱の種類を選びます。（ここではBASIC BOXを選択）
＊言語選択を日本語にすると日本語で表示されます

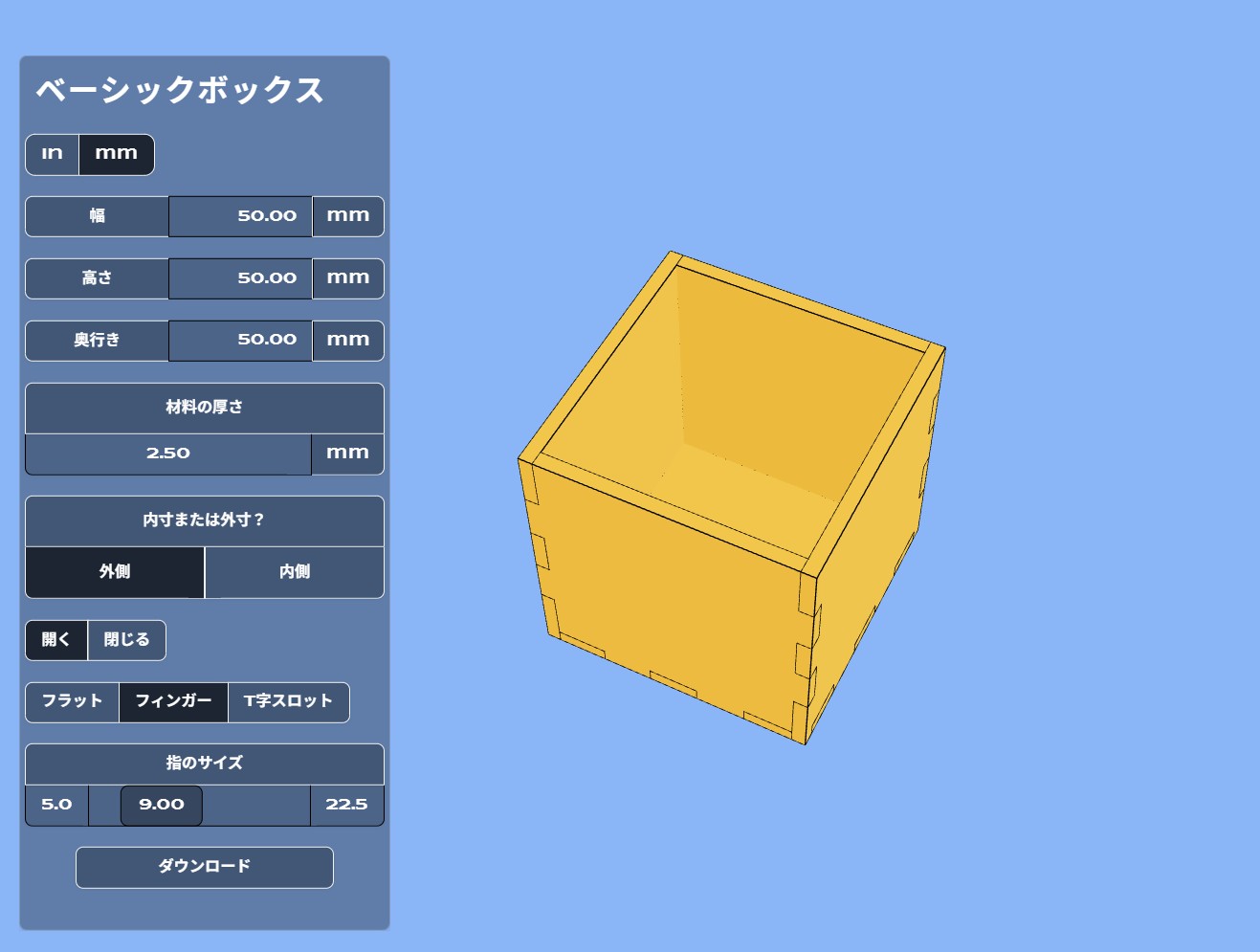

Step 2：縦・横・高さに50ｍｍ，厚さは2.5ｍｍを入力します。
Step 3：接合部はFingerを入力して，はめ込みの溝を作成します。

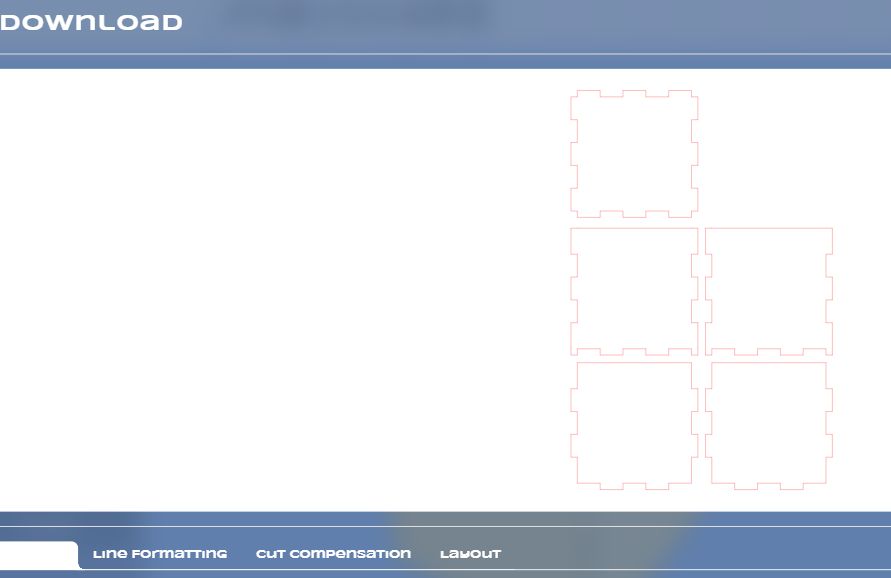

Step 4: Downloadのボタンを押して，展開図を作成します。

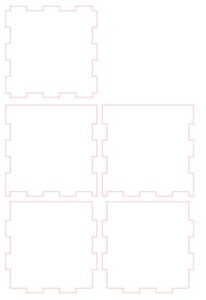

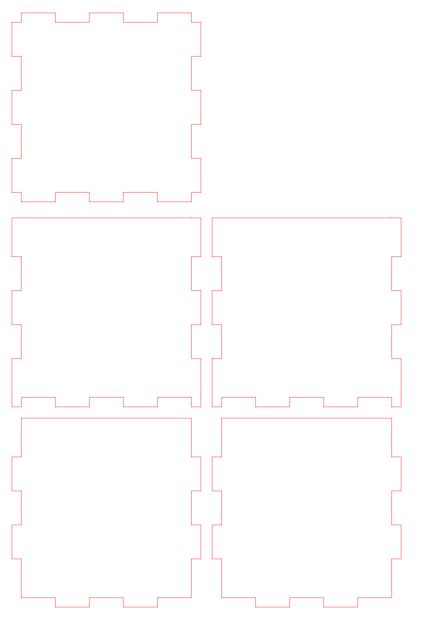

Step 5：展開図を確認したら，SVGもしくはDXFファイルに変換して取り出します。

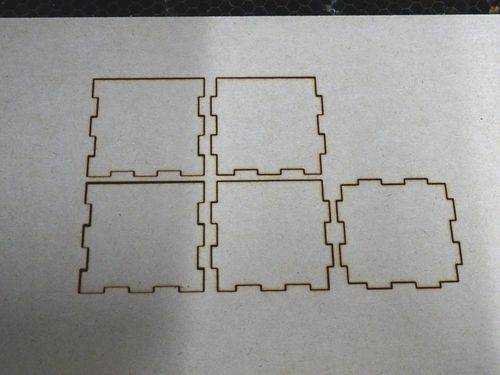

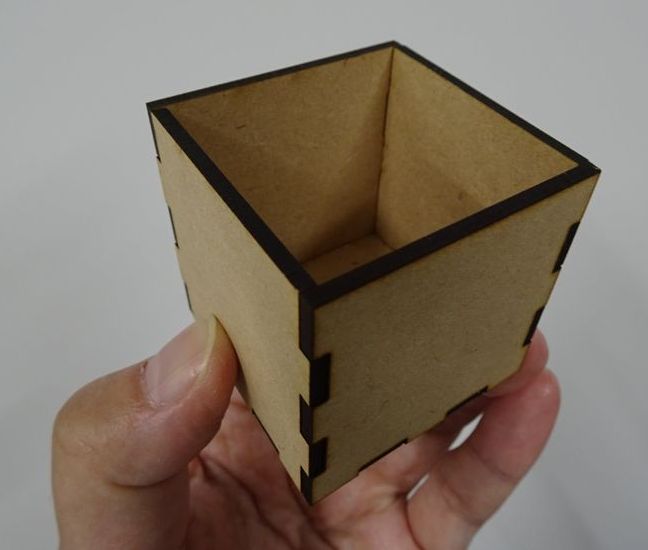

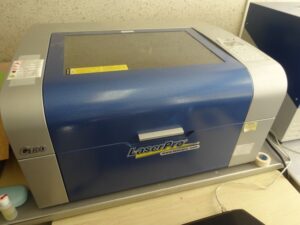

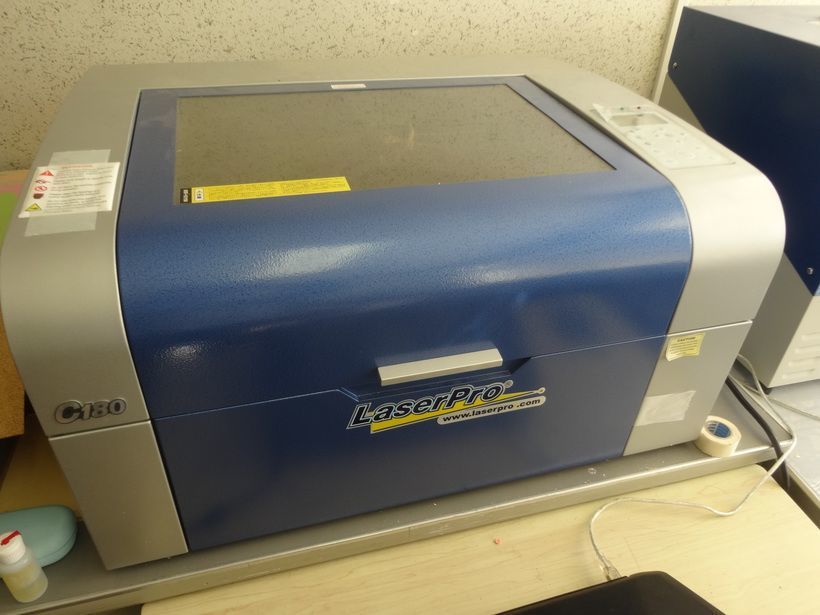

Step 6: レーザー加工機で切断して，組み立てます。（レーザー加工機の使い方は省略）

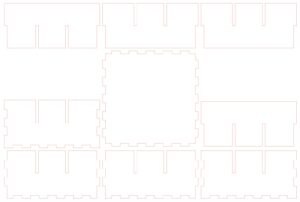

サンプル加工データ・グリッド仕切りボックス（SVG形式・Zip圧縮)

PDF形式

教材の活用例
・「材料と加工の技術」の単元で，簡単に立体物を作成することに活用
・ MDF板やアクリル板など，材料による違いを学べる
・「総合的な問題解決」の場面で，発展的なものづくりにも活用

応用・発展
基本的な形状の箱を作成することを通して，さらに発展的な内容に取り組む意欲を高めることができます。

はめ込みの溝などは頑張れば直線を組み合わせて作図できますが，こうした作業は簡単にできるソフトに任せて，人間はより創造的な部分に力を注ぎたいですね。

  投稿者：門田和雄（神奈川工科大学）
