MechAnalyzerでカム機構のシミュレーション

教材概要
MechAnalyzerは簡単にいろいろなメカニズムのシミュレーションができるソフトウエアとして知られています。ここではカム機構のシミュレーションを試してみましょう。
ソフトウェアはこちらからダウンロードできます。（http://www.mechanalyzer.com/）

カム機構とは、回転運動を特定の形状のカム（凸部）によって、往復運動や不規則な運動に変換する機構です。カムの形状に応じてフォロワー（従動体）が動き、タイミング制御や自動機械の動作に利用されます。自動車のバルブ機構などに使われます。

期待される効果
・いくつかのカム機構の基礎について，長さを変化させながら学ぶことができる。
・シミュレーションの動作を視覚的にまたグラフで確認できる。
・実際の製作に入る前に何度も繰り返して機構の動きを確認できる。

教材の使用法

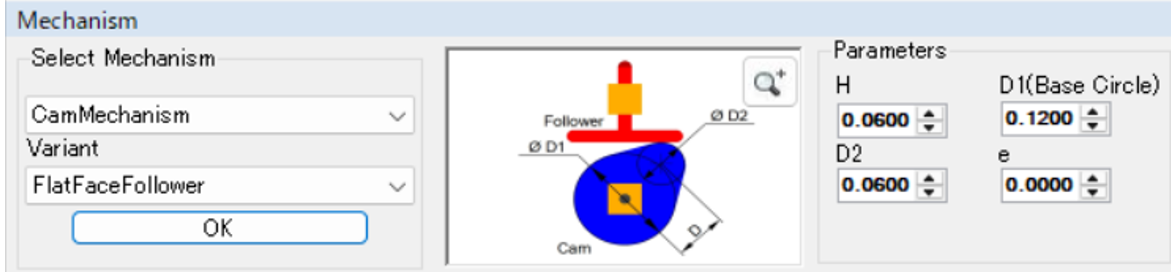

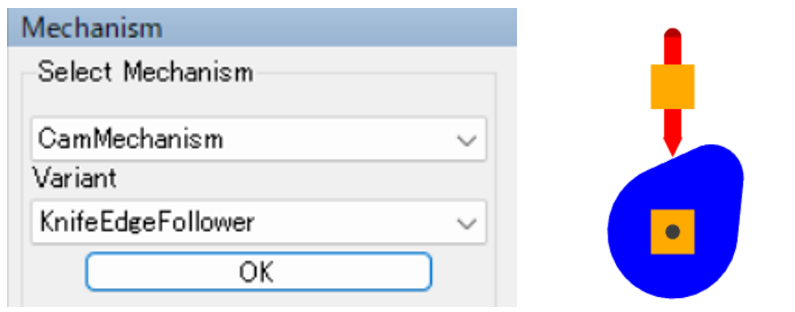

Step 1：画面左下の「Select Mechanism」から「Cammechanism」を選択します。
Step 2：画面右上の「Broeser」の「FKin」をクリックしてから「▶」をクリックすると，リンク機構が動き出します。
Step 3: 下部にある「Paramters」の数値を変更することで，各リンクの長さを修正できます。たとえば，カム機構で重要となる高さ方向は「H」の値を変化させることで，シミュレーションができます。

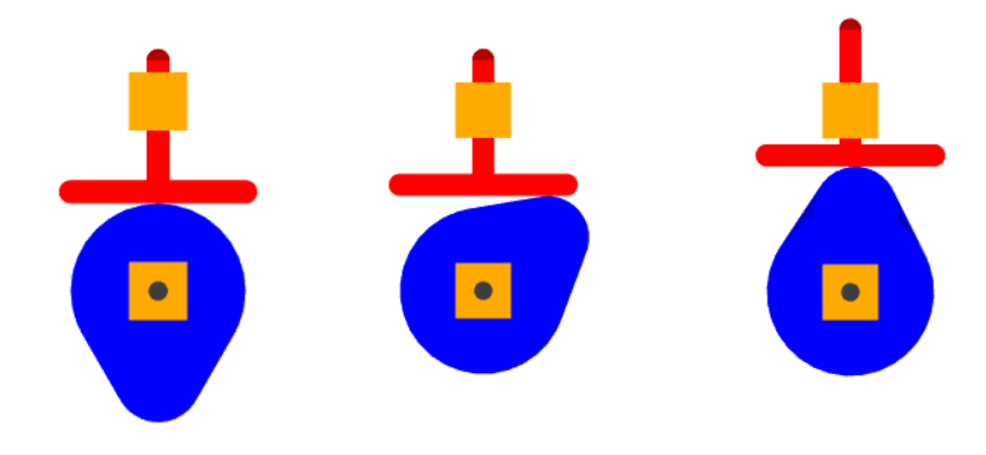

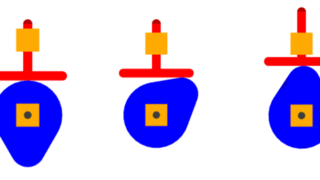

カム機構のシミュレーション
