ビール缶をまわそう

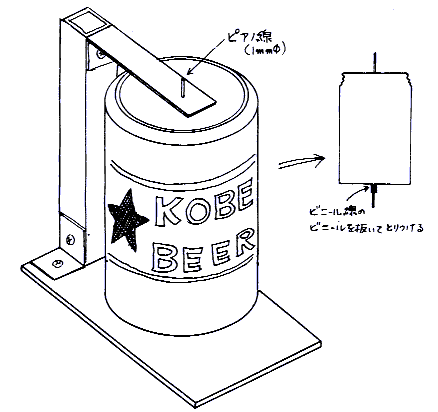

  1. 缶に穴をあけ、糸でつるすか、図のような器具をつくる

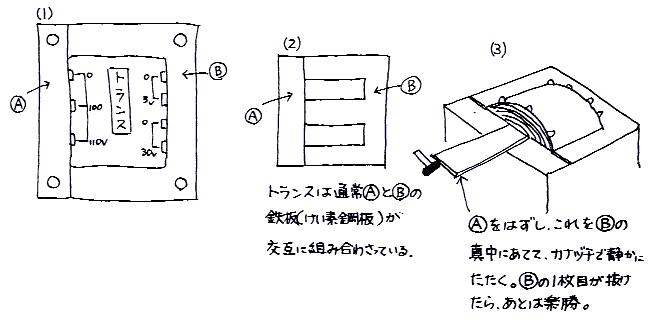

  2. トランスの改造



    交流ではなく、直流(1.5v~3v)を加えると強力な電磁石になります。これはオマケ!

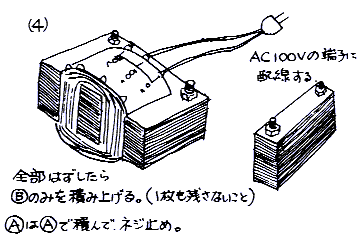

     そのままで不安定なので、上図のように加工すると扱いやすい。




  3. くまとりコイルを作る



     トランスのコアに合わせて、1mmφの銅線を3回ほど巻き、ハンダで全体をおおう。(外側にハンダをつける)




  4. ビール缶をまわす

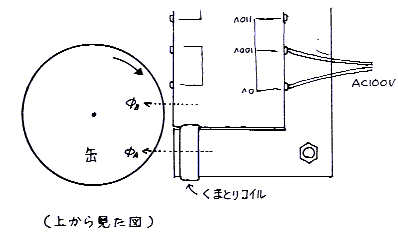

     缶にコアを近づけて、電源を入れると、缶は回転をはじめる。これはくまとりコイルに右図電流が流れ、φaはφbよりも位相が遅れ回転トルクが生ずる。




投稿者:京都府 洛陽工業高校 荻野和俊
