３Dプリンターで仮組立て用の治具

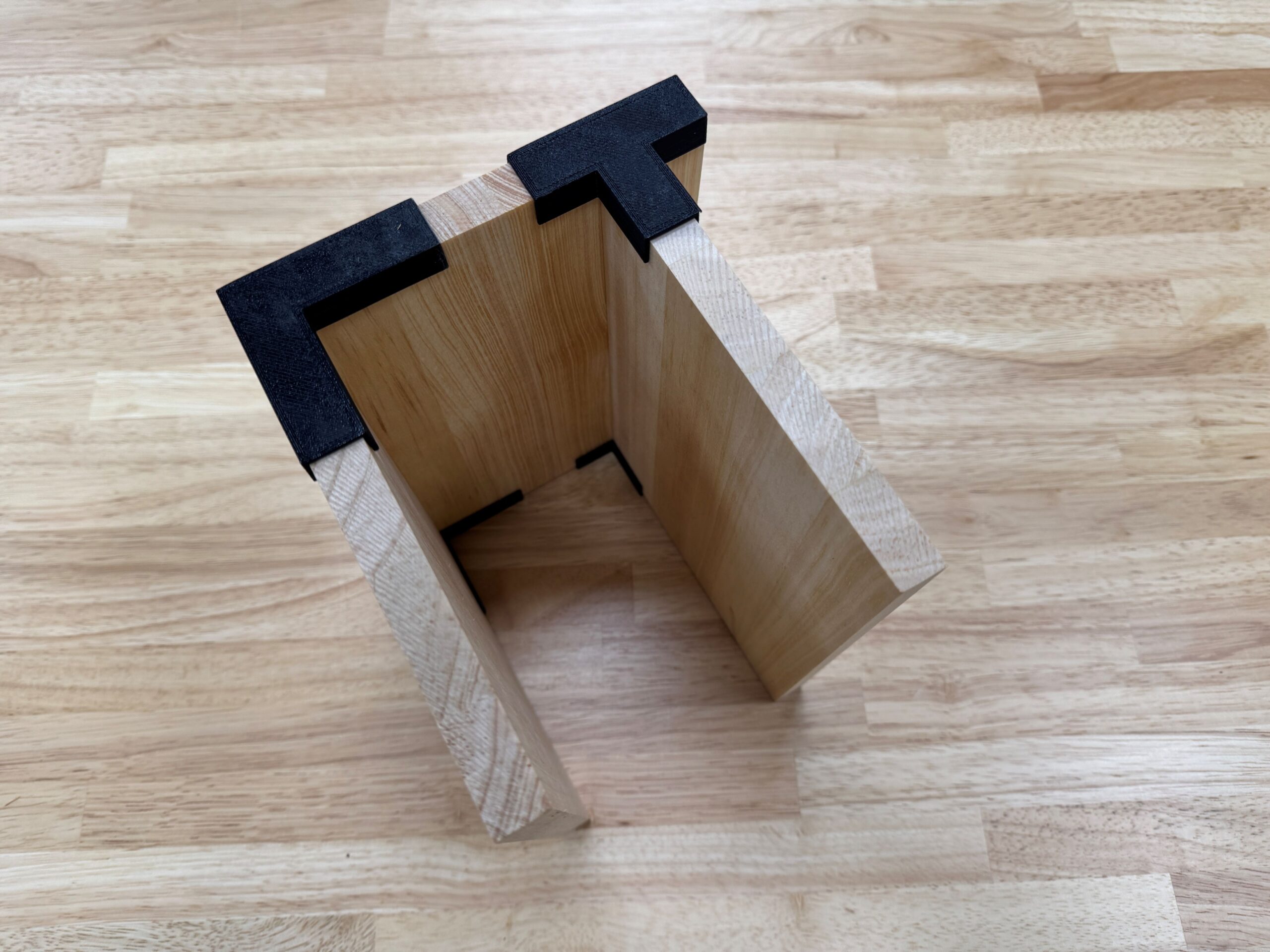

教材としてよく使われる15㎜厚の板材用の治具です。
治具を使うことで、組立て前に切断切削加工が寸法通りにできているか、イメージ通りに組み立てられるかなどを確認するのに役立つかと思います。
試作では、安物の3Dプリンターで出力したからか精度が悪く、板厚15mmに合わせてピッタリ作ったら入りませんでした。測ってみると実際できたものは14.7mmだったので15.3mmにしてみるもののまた入らず・・・。
最終的には15.6mmでハマりました。
ただ板によってはややきついものもあったので、15.7〜15.8mmバージョンも作ってみて色々量産しようと思います。

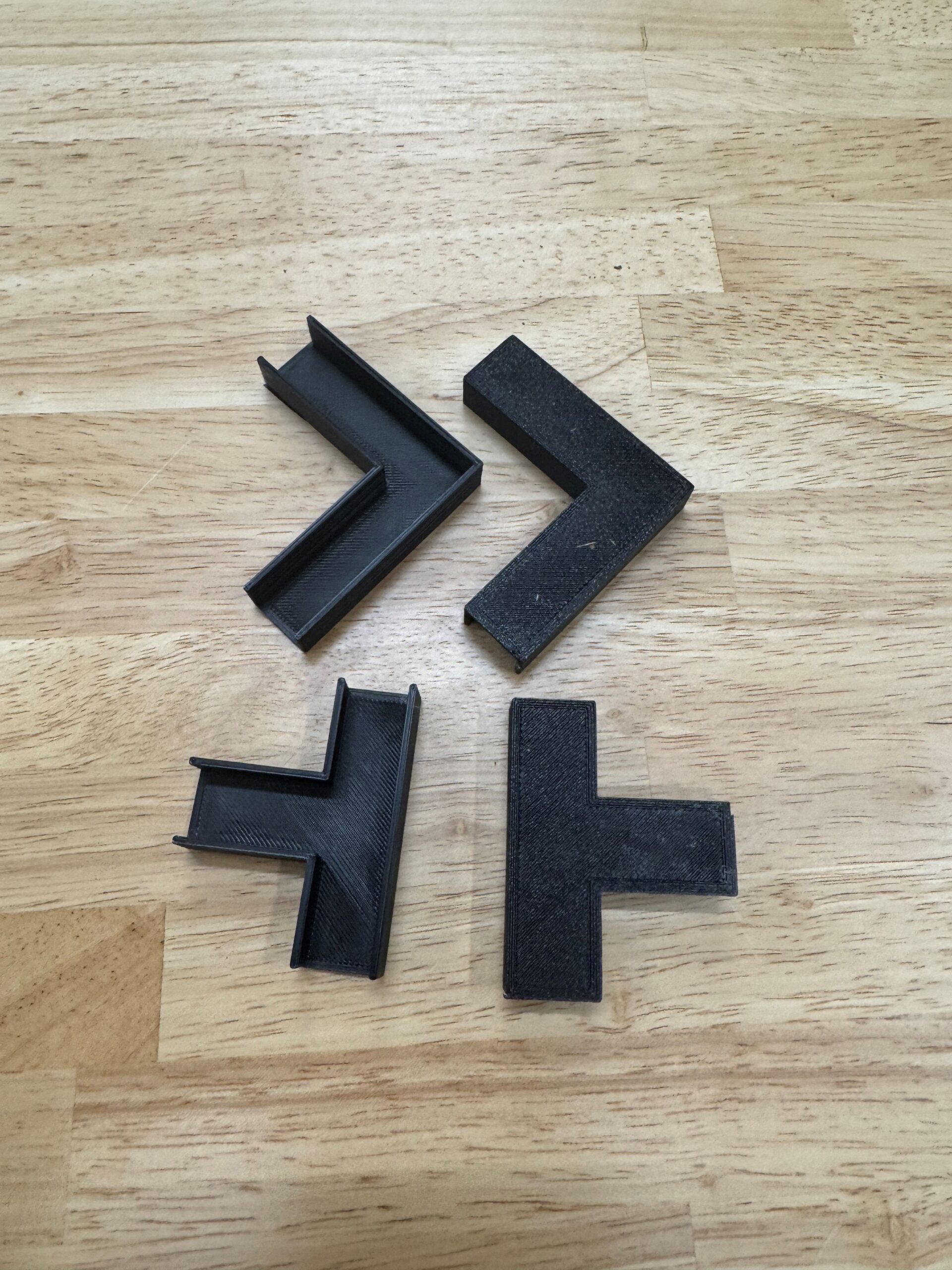

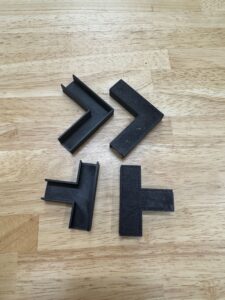

L字とT字4セットで印刷時間は約1時間30分でした。
ご関心持っていただいた皆さん、是非お試しください。

投稿者：朽名　壮大（福岡県）
