ひと目でわかる「圧縮」と「引張」~梁トラスの実験~

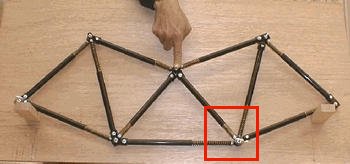

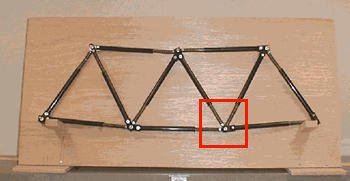

 写真のようにビニールパイプと押しバネ、パイプの中に輪ゴムを張った部材を使って、ワーレントラスという構造物を作ってみました。

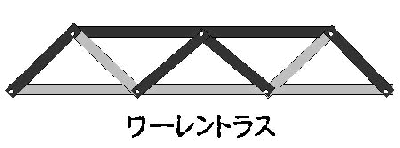

 左の図は、黒い色をつけた部材には「圧縮」の力が、灰色の部材には「引張」の力が、かかっていることを示しています。

  →

 →

 梁の中央に力を加えると、各部材が伸び縮みして、バネの様子から、「圧縮」の力が生じている部材と「引張」の力が生じている部材とが、ひと目でわかります。
 梁に下向きの力をかけると、上弦材(2本)には圧縮力、下弦材(3本)には引張力が生じます。斜めの部材は、向きによって、それぞれ「圧縮」と「引張」とわかれています。




投稿者:沼田和也(京都・同志社中学校)
