センサー回路



PC-801シリーズ(11ピンにて)

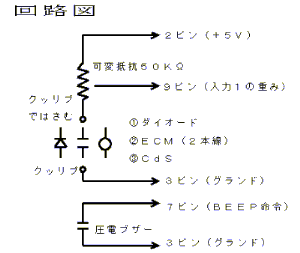

  1. 光センサー(CdSを使用した回路)

     暗くなると入力Aは0から1に変化する(可変抵抗で調整する)

  2. 音声センサー(ECM(コンデンサー・マイク)を使用した回路)

     音がすると入力Aは0から1に変化する(可変抵抗で調整する)

  3. 温度センサー(ダイオードの使用した回路)

     アノードをグランドにカソードを入力にしてください
     熱により特性がくずれて逆にも電気は流れるのを利用している。
     ライターで熱すると入力Aは1から0に変化する(可変抵抗で調整する)



プログラム

<音・光>
10 A=INP
20 PRINT A
30 IF A=1 THEN BEEP 1
40 GOTO 10

<温度センサー>
30 IF A=0 THEN BEEP 1
とする




















<11ピンの様式>
1ピン (未使用)
2ピン (+5V)
3ピン (GND)
4ピン (出力4の重み)
5ピン (出力2の重み)
6ピン (入力4の重み)
7ピン (出力1の重み)
8ピン (入力2の重み)
9ピン (入力1の重み)
10ピン(未使用)
11ピン(未使用)
