交流→直流発電教材

投稿日:2013/05/23

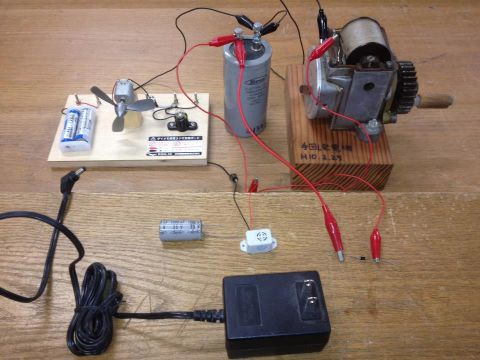

交流→直流発電教材です。昔々の石油発動機のジェネレータを取出し,コイルを巻き直しました。仕組みが簡単なので発電機にはもってこいです。直流モーターを発電機代わりに使うとブラシ部分がいくらあっても足りませんので。
 最初に電子ブザーと発電機だけ,次にダイオードをかませます(向きも変えます)そして最後にコンデンサ(47000μF 中古で300円)をかませます(容量大小も面白いです)。ACアダプタの役割が説明できますね。これにトランスがあると完璧なのですが・・・・







 横の豆電球,白色LED,直流モータ,電池の充電などを体験させると「電力およびエネルギー」について身体で体験できます






 ※この教材紹介は,Faceobook「技術教室グループ」 での投稿を転載したものです。






投稿者:箕島 隆(広島)
