産業技術遺産探訪　2000.8.5./2002.8.29./2005.3.20.

旧・横須賀製鉄所・スチームハンマー

１８６５年　オランダ製
国指定重要文化財<１９９８年（平成１０年）６月３０日指定>
神奈川県横須賀市東逸見町１−１　ヴェルニー記念館

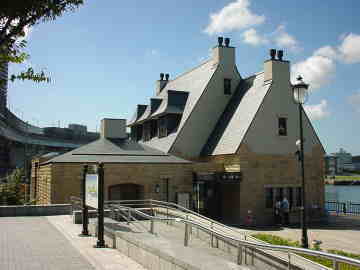

ヴェルニー記念館 （２００２年４月３０日オープン）

JR横須賀駅前にあるヴェルニー公園のヴェルニー記念館（２００２年４月３０日オープン）で、このプレス容量０．５トン・スチームハンマーと、在日・米海軍の施設船舶修理施設内にあった３トン・スチームハンマーを保存展示し、さらに１０分の１（模型）ハンマーによる鍛造の様子を再現した展示が行われています。

　日本国内に現存するスチームハンマーとしては最も古いものの部類に入るものです。
スチームハンマーは、蒸気の圧力で鍛造するための工作機械のことです。
ヴェルニー記念館に保存されているものはプレス容量が０．５トンと３トンの２台です。　

　１８６５年（慶応元年）、徳川幕府は帝政下のフランスから人材・資材の提供を 受け、三浦郡横須賀村に横須賀製鉄所および港湾施設を建設し、日本近代化の基盤 を築きました。このスチームハンマーは、 オランダから輸入（１８６５年製造）され、旧・横須賀製鉄所で使用されていたものです。プレス容量は０．５トンのスチーム・ハンマーは江戸時代末期の１８６５（慶応元）年から１９７１（昭和４６）年まで、３トンのスチームハンマーは１９９６年まで稼働していました。
　この近代化事業は幕府の勘定奉行であった小栗上野介忠順と、フランス海軍技師 のフランソワ・レオンス・ヴェルニー（Verny,Francois Leonce　１８３７−１９０８)が中心となり推進されました。
　０．５ｔスチーム・ハンマーは、１９７１（昭和４６）年２月に在日・米海軍の施設船舶修理廠から 日本に返還されました。、３ｔスチーム・ハンマーは１８６６年にオランダから輸入されてから１９９６年まで、実に１３０年間にわたって工作機械として使われていたものです。このスチームハンマーは日本に近代西欧の技術が輸入され、西欧文明を消化し、吸収 していった歴史を語る貴重な文化遺産です。
　なお旧・横須賀製鉄所の３基の「ドライドッグ」も現存し、在日・米海軍の施設船舶修理施設で現在も使われています。

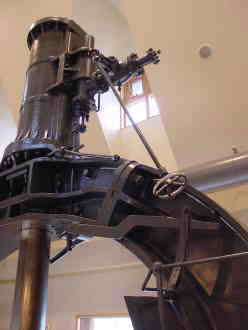

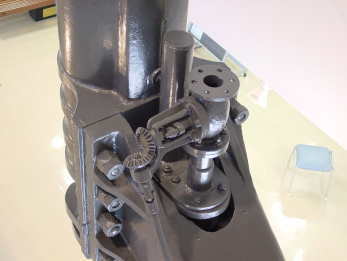

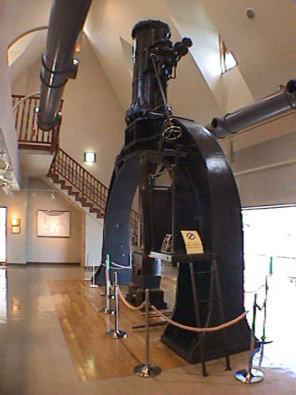

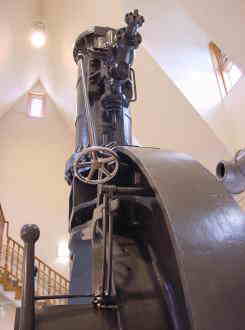

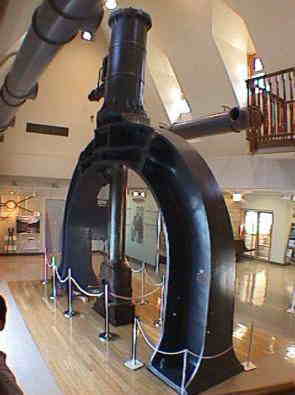

３ｔ スチーム・ハンマー

3 ton Steam Forge Hammer
Presse a forger a vapeur de 3 tonne

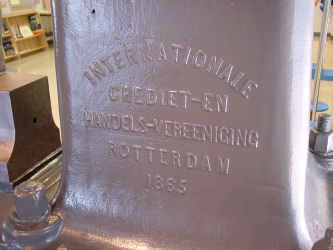

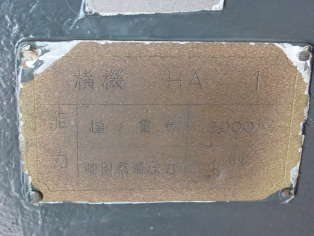

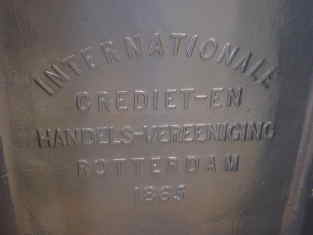

INTERNATIONALE CREDIET-EN HANDELS-VEREENIGING ROTTERDAM １８６５	横機　ＨＡ　１ 能 力 槌ノ重サ ３０００ｋｇ 使用蒸気圧力 ４ｋｇ／ｃｍ2

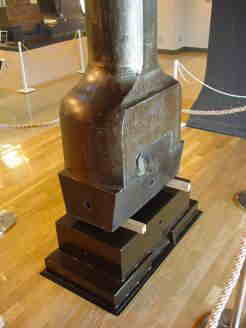

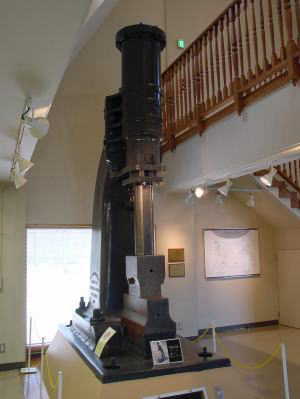

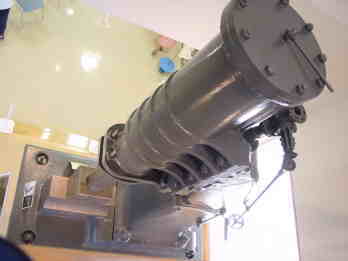

０．５ｔ スチーム・ハンマー

0.5 ton Steam Forge Hammer
Presse a forger a vapeur de 0.5 tonne

０．５ｔ スチーム・ハンマー 仕様（specification）

本体総高(total height)　３４４０ｍｍ 　　　　　　　　　 　　　　 横(width)　　　縦(depth) 基礎台(base mount)　２６１０ｍｍ×１２４０ｍｍ 下金敷(lower anvil)　　 ７３５ｍｍ×　３４５ｍｍ 上金敷(upper anvil) 　　３５３ｍｍ× ３０９ｍｍ　 高(height)４１６ｍｍ ピストンロッド振幅長(piston rod stroke length)　７３５ｍｍ シリンダー直径(cylinder diameter)　１７８ｍｍ プレス容量(pressing capacity)　０．５ｔ 総重量(total weight)　１２．４ｔ（推定値 approximation）

スチームハンマーの沿革 １８６５（慶応　元）年　オランダから輸入、横須賀製鉄所に設置 １９７１（昭和４６）年　２月　在日米海軍船舶修理廠から日本に返還 １９７３（昭和４８）年　３月 横須賀市が国から購入 １９７９（昭和５４）年１２月　横須賀市指定重要文化財 １９９８（平成１０）年　６月　国指定重要文化財

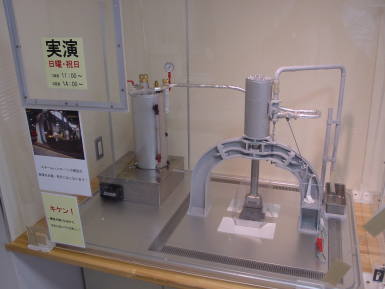

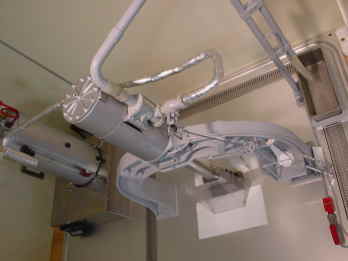

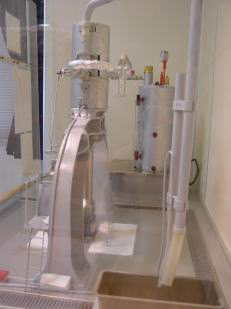

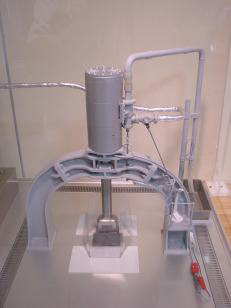

３ｔ スチーム・ハンマー模型
（縮尺１／６　蒸気圧で可動）

毎週日曜・祝日の１１：００と１４：００に実演と解説が行われています。

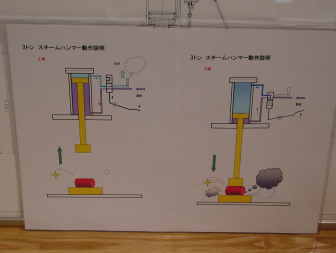

スチームハンマーがどのようにして蒸気圧で動作するか・・・・
鋼が加熱されたときの温度と色の関係や、「自由鍛造」「型鍛造」はどのくらいの加熱温度で行われるかなども解説されています。

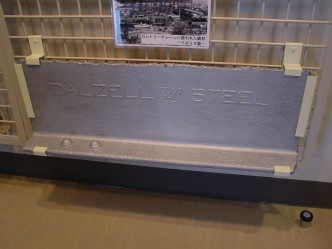

ガントリークレーンに使われていた鋼材の一部
イギリスの鉄鋼会社「ＤＡＬＺＥＬＬ　ＳＴＥＥＬ」製

型鍛造の金型（耐荷重３トンのフック）

　鍛造するときに使われていた「パス」（加熱されて鍛造中の加工材料の寸法を測定する工具）や「金ハシ」（鍛造中の加工材料を保持するための道具で１ｍ〜２ｍの長さ）

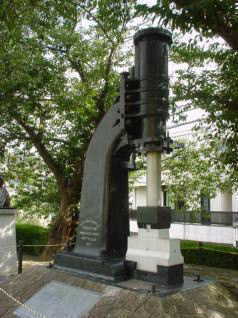

　横須賀市自然・人文博物館（神奈川県横須賀市深田台９５）公園内に屋外展示されていた頃の０．５ｔスチームハンマー（２０００年８月５日撮影）

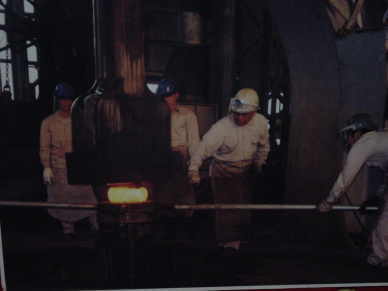

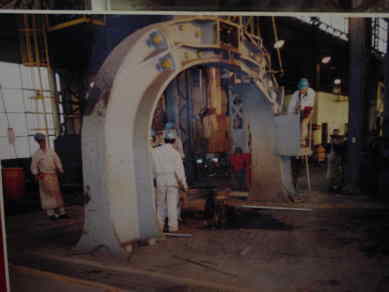

　旧・横須賀製鉄所（１８６５年オランダから輸入）から１９９６年まで稼働（在日・米海軍の船舶修理施設内）していたプレス容量３トンの蒸気ハンマー（鍛造用蒸気ハンマー）

村上泰賢氏提供（許可を得て掲載）

小栗忠順像 栗本鋤雲像　（神奈川県横須賀市深田台９５　横須賀市自然・人文博物館　公園内）

　小栗忠順（１８２７〜１８６８）は幕臣。叙爵して豊後守といい、のち上野介と改める。万延元年（１８６０）遣米使節の一員として渡米。文久二年（１８６２）以後四度にわたり勘定奉行を務め、幕府最末期の財政再建に努力。この間、外国奉行、陸軍奉行、軍艦奉行を歴任。戊辰戦争では抗戦を主張、容れられず知行地の上州群馬郡権田村（現在の群馬県群馬郡倉渕村）に退き、のち政府軍に処刑された。

　栗本鋤雲（１８２２〜１８９８）も幕臣。名は鯤。鋤雲は号。学問所頭取。軍艦奉行、外国奉行等を歴任。小栗忠順とともに親仏政策の推進者として知られ、幕権回復に努めた。のち慶応三年（１８６７）渡仏して大使として活躍。維新後は「報知新聞」等で健筆をふるい明治三十年死去した。
　二人の功績で特筆すべきは横須賀製鉄所の建設である。多難な幕末期に一大英断をもって画策した小栗忠順を、盟友栗本鋤雲がこれを助け、この大事業を成功させた。一寒漁村であった横須賀が製鉄所の創設によって開港の端緒がつくられ、現在の横須賀市の礎が築かれることになった。
