技術のわくわく探検記　2006.4.2.

中部電力株式会社
東清水変電所

静岡県静岡市清水区広瀬字棚掛677-3

日本に３か所ある周波数変換施設の１つ・・・東日本の交流５０Hzと西日本の交流６０Hzを相互に変換

サイリスタ式周波数変換施設

最大１0万kWの変換性能をもつ周波数変換施設変換能力
一部運用：10万kW（2006年3月）
本格運用：30万kW（2014年12月予定）

　東北地方太平洋沖地震により、需給逼迫が発生している50Hz地域の電力会社に対し、変換能力を暫定的に現状の10万kWから3万kW程度増加
中部電力株式会社「東清水FCの緊急対策としての変換能力向上の検討について」2011年3月23日　プレスリリース

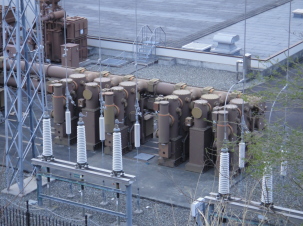

周波数変換装置の概要（2006年現在） 周波数変換設備 ・サイリスタバルブ 定格：300MW（容量：最大100MW） 構造：4アーム積層形（空気絶縁純水循環空冷式） ・調相設備　１式 ・交流フィルタ　１式　他 付属設備 ・275/154kV変圧器 １台 ・275kVガス絶縁開閉装置 １式 ・154kVガス絶縁開閉装置 １式

周波数変換装置は、下記に報道関係者に公開された写真が掲載されています。
中日新聞　報道関係者に公開された、中電の６０ヘルツから東電の５０ヘルツに周波数を変換する装置（2011年4月1日）

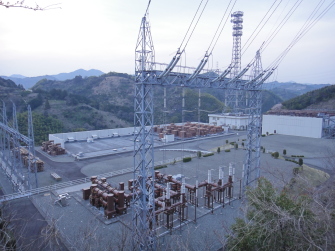

東清水変電所は、眼下に清水港や駿河湾を望む山の上にあります。

ウィキペディア（Wikipedia）
・東清水変電所　　
