産業技術遺産探訪　2003.12.23.

東北電力
三居沢発電所

国登録有形文化財
1999（平成11）年指定

1888（明治21）年竣工、日本初の水力発電所
歴史的な発電所を現役のまま稼働しつつ発電所内部を展示

三居沢電気百年館

宮城県仙台市青葉区荒巻字三居沢16

　１８８８（明治２１）年７月１日、三居沢にあった宮城紡績会社が、紡績機用の水車を利用して、日本で最初の水力発電による電灯のあかりを点しました。のち「三居沢発電所」は、「仙台市電気部」、「東北配電株式会社」などを経て、１９５１（昭和２６）年、東北電力株式会社に継承され、現在もなお最大出力１０００ｋＷで運転を続けています。

三居沢発電所

現在の「三居沢発電所」は１９０８（明治４１）年竣工、１９０９（明治４２）年５月に運転を開始しました。（第３号）

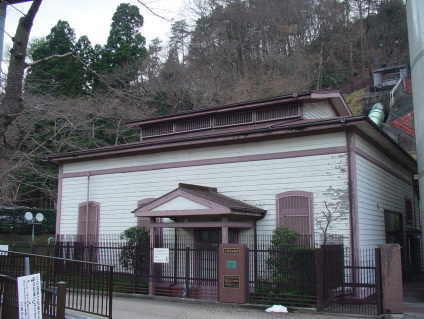

水車発電機室は木造平屋建、下見板貼のほぼ正方形プランの建屋。 寄棟屋根の中央部を一段高く上げた切妻屋根と平の面の全面明り取り窓が特徴。 棟札より棟梁伊藤今朝五郎、脇棟梁伊藤利三郎であったことが判明しています。

「三居沢発電所」設備概要

取水河川名　名取川水系広瀬川 位置　　取水口　宮城県仙台市郷六字屋敷1-2 　　　　　発電所　宮城県仙台市荒巻字三居沢16 使用水量　　 最大　５．５７ｍ3／ｓ 　　　　　　　　常時　３．３４ｍ3／ｓ 有効落差　　 最大出力時　２６．６７ｍ 　　　　　　　　常時出力時　２７．０１ｍ 発電所出力　最大　１０００ｋＷ 　　　　　　　　 常時　　６００ｋＷ 堰堤　　重力式表面張コンクリート造 　　　　　頂長　９１．７ｍ　高さ　３．２ｍ 導水路　開渠　３８８ｍ　隧道　１６８１ｍ 放水路　開渠　２７３ｍ　隧道　２０．１ｍ 水車　　　種類　横軸二輪単流前口 フランシス水車 　　　　　　台数　１台　最大出力１３４３ｋＷ 　　　　　　回転数　４２８ｒｐｍ 発電機　 種類　横軸回転界磁型　三相交流同期発電機 　　　　　　台数　１台　　出力　１３１０ｋＶＡ 　　　　　　回転数　４２８ｒｐｍ 監視制御方式　随時監視制御方式 発電所の監視および機器の操作は錦町制御所で行っています。

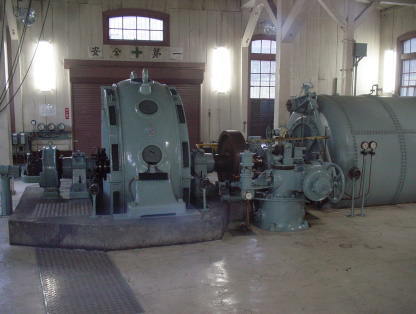

水車発電機室内部（発電機とフランシス水車）

余水管と水圧鉄管（長さ４５ｍ）

１８８８（明治２１）年７月１日
「宮城紡績会社」社長・菅克復が、「三居沢紡績所」に発電機を取り付け、烏崎山上にアーク灯１基、工場内白熱灯５０灯の試験点灯に成功。東北地方最初の点灯。日本最初の水力発電。（現在の三居沢発電所の西北側）
発電機････三吉電機工場製５ｋＷ直流発電機・１８８６（明治１９）年製造（設計：工部大学校　藤岡市助）

三吉電機工場製５ｋＷ直流発電機・１８８６（明治１９）年製造（設計：工部大学校　藤岡市助） 「宮城紡績会社・三居沢紡績所」の発電機と同型の発電機 （東京大学工学部所蔵・東北電力三居沢電気百年館に展示）

菅克復（かん　こくふく）　1837(天保8)-1913(大正2)年
　仙台藩の支藩一ノ関藩士の家に生まれた菅克復は、明治維新後、仙台藩権大属、東京の仙台藩邸監察も務めました。しかし、武士の失業救済に心を砕いた菅克復は、機織業の将来性に着目し、私財を投じて綿織の機器を購入、１８７４（明治７）年、仙台・北三番丁に機織場を設立、士族の子女に職を与えました。１８７８（明治１１）年、菅克復は松平県令の要請で宮城郡長に就任します。
　政府が洋式紡績機械１２台を輸入し、１台を仙台に割り当てたことを知り、宮城県内の地主らの協力を得て、１８８２（明治１５）年、三居沢に「宮城紡績株式会社」を創設、１８８３（明治１６）年には、郡長を辞し、社長に就任しました。
　１８８２（明治１５）年、東京の銀座に１本のアーク灯がともりました。「夜なお昼のごとし」と伝え聞いた「宮城紡績株式会社」の菅克復は、仲間５人と視察に上京しました。東北でも電灯事業をと同郷の富田・日本銀行副総裁に相談しますが、時期尚早と断られてしまいます。しかし諦めきれない菅克復は、発電機とアーク灯を購入して「宮城紡績工場」に戻り、１８８８（明治２１）年７月１日、三居沢の「宮城紡績工場」内の水力を利用して、アーク灯５０基（１基１０燭灯）を点灯しました。この時の水力発電は、東京芝三田四国町の「三吉電機製造会社」製の５ｋＷ発電機を紡績用の水車に取り付けて発電したもので、日本最初の水力発電となりました。菅克復がともした烏崎山（からすざきやま）のアーク灯を見て、人々は「狐火か？」と恐れ、巡査まで駆けつける騒ぎとなったそうです。


１８９４（明治２７）年７月１５日
「仙台電灯株式会社」開業。仙台市内に３６５灯の電灯を点す。（現在の三居沢発電所の西隣）
発電機････三吉電機工場製３０ｋＷ交流発電機

仙台市における電灯数３６５

１８９６（明治２９）年
「仙台電灯株式会社・三居沢発電所」竣工（第１号、現在の三居沢発電所の西隣）
発電機････芝浦製７５ｋＷ三相交流発電機
水車････芝浦製１２５馬力竪軸

１８９７（明治３０）年７月
三居沢に「仙台製紙株式会社」創立

１８９７（明治３０）年１０月
「宮城水力紡績株式会社」と「仙台製紙株式会社」が合併し、「宮城水力紡績製紙株式会社」と社名を変更する。

１８９８（明治３１）年
仙台市における電灯数３２００

１８９９（明治３２）年１０月
「宮城水力紡績製紙株式会社」と「仙台電灯株式会社」が合併し、「宮城紡績電灯株式会社」と社名を変更する。
取締役社長　伊藤清次郎
取締役支配人　本間亮一郎

伊藤清次郎（いとう　せいじろう）　1856(安政)年〜1938(昭和13)年）
　仙台・河原町の富豪、小西家の一族。小西家の旧姓、伊藤家を父清治が再興、清治の次男に生まれました。戊辰戦争の時、輪王寺宮（のちの北白川宮能久親王）が仙台・仙岳院に来駕された時、１３歳で御附人となりました。
　１８９３（明治２６）年１０月に創立した「仙台電灯株式会社」が、三居沢の「宮城水力紡績会社」の水力発電を利用して電灯事業を開始します。翌１８９４（明治２７）年７月１５日、仙台市内へわずか３６５灯でしたが、交流方式で初めて一般への配電を開始しました。
　１８９９（明治３２）年、「宮城水力紡績株式会社」と「仙台電灯株式会社」が合併して「宮城紡績電灯株式会社」が設立されると、伊藤清次郎は推されて社長となりました。現在の「三居沢発電所」は、伊藤清次郎が社長時代に建設したものです。１９１２（大正元）年、仙台市の買収に応じて、電気事業の全てを仙台市に移管しました。
　１９１９（大正８）年、「仙台市街自動車会社」（仙台市営バスの前身）の創設にも参画しました。「電狸（でんたぬ）」の号を持ち、「仙台昔話　電狸翁夜話」を著わしています。１８８４（明治１７）年、仙台区会議員、１８８９（明治２２）年、仙台市会議員、１８９２（明治２５）年、宮城県会議員に当選しました。

１９００（明治３３）年２月
「宮城紡績電灯株式会社・三居沢発電所」竣工（第２号、現在の三居沢発電所の西隣）
発電機････３００Ｋｗ　２台
水車････レッヘル型

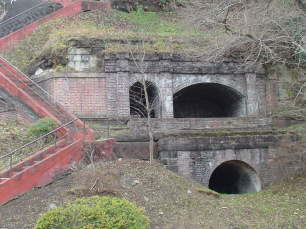

明治３３年当時の隧道出口

仙台市における電灯数４１６２

１９０１（明治３４）年
仙台市における電灯数４８３７

１９０２（明治３５）年７月
藤山常一が日本で最初のカーバイト製造に成功。三居沢にカーバイト製造所設立

１９０３（明治３６）年
仙台市における電灯数４８８９

１９０４（明治３７）年
仙台市における電灯数６０７４

１９０５（明治３８）年
仙台市における電灯数６１９３

１９０６（明治３９）年
仙台市における電灯数６５４５

１９０７（明治４０）年
仙台市における電灯数６８２１

１９０８（明治４１）年１０月１５日
現在の「三居沢発電所」上棟式
本建屋は木造平屋建、下見板貼のほぼ正方形プランの建屋。
寄棟屋根の中央部を一段高く上げた切妻屋根と平の面の全面明り取り窓が特徴。
棟札より棟梁伊藤今朝五郎、脇棟梁伊藤利三郎であったことが判明しています。

三居沢発電所　棟札（棟上げの時、工事の由緒、建築の年月、建築者または工匠の名などを記して棟木に打ち付ける札）
現在の三居沢発電所の上棟式（１９０８（明治４１）年１０月１５日）の折、棟木に取りつけたものです。
起工　１９０７（明治４０）年８月
竣工　１９０９（明治４２）年３月
建築設計　　　棟梁・伊藤今朝五郎　脇棟梁・伊藤利三郎

仙台市における電灯数７４６５

１９０９（明治４２）年５月
現在の「三居沢発電所」運転開始。（第３号）
水力発電設計　太田千之助
発電機････ドイツ・シーメンス・シュッケルト社製１０００Ｋｗ
水車････ドイツ・フォイト社製　フロンタル型

仙台市における電灯数１３３１３

１９１０（明治４３）年
仙台市における電灯数１７９４３

１９１１（明治４４）年
仙台市における電灯数２５２９９

１９１２（大正元）年１２月
「宮城紡績電灯株式会社」が設備の一切を仙台市に譲渡する。「三居沢発電所」は「仙台市電気部」所属となる。

１９２２（大正１１）年
洪水により第２号発電所廃止。

１９４２（昭和１７）年
「東北配電株式会社」の創立で、発電所も同社の所属となる。「東北配電株式会社・三居沢発電所」

１９４９（昭和２４）年
従来の豊水型ランナーから渇水期高効率の現在のランナーに交換する。

１９５１（昭和２６）年５月１日
「東北電力株式会社」の発足により、東北電力の所属となる。


１９７８（昭和５３）年
自動化され、「東北電力・錦町制御所」より遠隔制御が行われる。

１９９９（平成１１）年８月２３日
文化財保護法の規定により、文化財登録原簿に登録。（登録有形文化財・第04-0025号）

三居沢電気百年館

東北電力（株）山居沢電気百年館のWebページはこちら
http://www.tohoku-epco.co.jp/fureai/pr/sankyo/

　１８８８（明治２１）年７月１日、ここ三居沢にあった宮城紡績会社水力発電によって、東北で初めて電気のあかりをともしました。以来、三居沢発電所は日本で最も古い水力発電所として現在も発電を続けています。この三居沢電気百年館は、東北の電気誕生から百年目を記念し東北電力株式会社によって１９８８（昭和６３）年９月２４日に設置されたものです。
　三居沢発電所の歴史、東北の電気事業の歴史、電気の現在から未来などを学ぶことができます。

おもな展示物

「宮城紡績会社・三居沢紡績所」の発電機と同型の発電機

伊藤清次郎「仙台昔語　電狸翁夜話」（大正１４年）

宮城紡績電燈株式會社・水利工事設計圖（明治３３年当時の発電所工事絵地図）
平面圖　弐千分一　側面圖・正面圖　五拾分一　

三居沢・白石・大倉発電所
仙台市営電気事業・仙台市電気供給区域及び配電系統図（大正５年）

秋保電氣株式會社・電燈電力営業規定、電燈電力申込手続（大正５年）

福島電燈株式會社創立事務所・仮点火規定（明治２８年）

La Fee Electricite（電気の精）・・・制作者　Raoul Dufy(1877-1953)
　デュフィ（Raoul Dufy(1877-1953)）のこの作品は、１９３７年のパリ万国博覧会の「リュミエール（光）の館」のための大壁画として制作されたものです。ミレトスのタレスに始まって、アルキメデスからエジソンまで、電気の発見と物質的進歩に貢献した学者や哲学者たちが光の中にモザイクされ、電気の発見と利用の変遷が、自然と人間の営みの中に流麗に構成されています。
　”La Fee Electricite（電気の精）”は現在、油彩画で最重要作品としてパリ近代美術館に保存されておりますが、この作品はリトグラフとして１９５３年に新たに制作されたものです。

三居沢発電所（リトグラフ）
ベルナール・ビュフェ（Bernard Buffet）作

「水力発電発祥之地」記念碑

　１８８８（明治２１）年７月、三居沢の地において、東北で初めて電気の灯がともされました。その後、宮城水力紡績株式会社、仙台電灯株式会社に始まった東北地方の電気事業者は、２００有余を数えましたが、整理統合など幾多の変遷を経て、１９５１（昭和２６）年５月１日、東北電力株式会社が誕生しました。この「水力発電発祥之地」記念碑は東北電力の創立５０周年を記念して２００１（平成１３）年５月１日に三居沢電気百年館に建てられたものです。

日本の「電気化学工業」発祥の地「三居沢」

　１９０２（明治３５）年、三居沢で日本最初のカーバイトが製造されました。これは、当時、三居沢にあった「宮城紡績電灯会社」の技師長、藤山常一が、電気炉を使用して製造したもので、日本における電気化学工業の発祥となりました。

藤山常一（ふじやま　つねいち）　１８７３（明治６）年〜１９３６（昭和１１）年
　佐賀県神崎郡唐香原に生まれる。１８９８（明治３１）年、東京帝国大学卒業。１９０１（明治３４）年、伊藤清次郎に招かれて「御田着紡績電灯株式会社」技師長に就任した藤山常一は、外国の雑誌を読み、カーバイトの製造を思い立ち、試験に着手しました。生石灰と炭素を電気炉に装入して、カーバイトを製造することを発明したのは、カナダ人のウィルソンで、１８９２（明治３５）年のことです。ウィルソンが発表した１０年後の１９０２（明治３５）年に三居沢の地で、藤山常一の手によって日本最初のカーバイトが製造されました。藤山博士は、日本の電気化学工業の生みの親となったわけです。
　工場は最初は「宮城水力紡績製紙会社」の倉庫を使用していましたが、のちに新たに工場を建設しました。電力は三居沢発電所の余剰電力を使用し、石灰の原石は登米郡内、木炭は地元八幡町で購入、カーボンは最初は輸入品でした。
　商標は「山三カーバイト」とし、販売を仙台大町の双輪自転車屋に委託しました。カーバイトは、初めは自転車や夜店のランプに使用されましたが、のちには石灰窒素や硫安などの「人造肥料（化学肥料）」を生み出すことになりました。
