ミツトヨ・宇都宮事業所
技術のわくわく探検記 ２０００．８．３１．
ミツトヨ・宇都宮事業所・歴史館
栃木県宇都宮市下栗町２２００ ミツトヨ宇都宮事業所内
ミツトヨ・宇都宮事業所
ただいまＷｅｂページ作成中！
ミツトヨ・宇都宮事業所は、ミツトヨ最大の生産工場として、１９４４（昭和１９）年に操業を開始しました。
「歴史館」は、宇都宮事業所で生産された製品を保存し、歴史的な変遷やミツトヨの企業理念を伝えるために、１９９９（平成１１）年５月７日にオープンしました。
１階は、三次元測定機の歴史を展示し、２階はミツトヨおよび事業所の紹介と、ノギスの歴史、リニヤスケールの歴史を展示しています。
歴史館・１階
（三次元測定機歴史館）
三次元測定機展示台数 １８台
三次元測定機開発の変遷パネル １２０点
三次元測定機要素部品 ２０数点
三次元測定機説明パネル １９点
国産最初の三次元測定機で、バーニヤ読みのＡ１型三次元測定機から国内最高精度であったＨ５０３三次元測定機など１８台の実機と、三次元測定機開発の変遷を綴ったパネル１２０点や、三次元要素部品を展示し、三次元測定機３０余年の歴史を展示しています。
展示されている三次元測定機は、川堀政夫氏、船山次朗氏、阿久津四郎氏（ミツトヨ宇都宮事業所 ＭＣ マイクロコード工場）、菊地晋氏、佐々木孝男氏（工機工場）によって修復されたものです。
歴史館・２階
（ノギス、スケール 歴史館）
ノギス、ハイトゲージ展示数 ９０点
リニヤスケール関係展示数 ４０点
説明パネル １３０点
その他資料 ２０数点
５０年にわたるノギス生産の歴史を９０点の製品と、その時代ごとの写真パネルで紹介しています。
ノギスの形状や目盛加工の方法が、５０年間でどのように変わったかなど興味深い展示となっています。また、リニヤスケール（ミツトヨ・清原工場が操業してから１８年、スケールの開発に着手してから数えると３０年）についても展示品４０点と写真パネルで紹介されています。
ミツトヨ初の本格的三次元測定機
Ａ１型三次元測定機
A1 type CMM
製造年 １９６８〜１９７６年
生産台数 ３６９台
測定範囲 ４００×４００×２００ｍｍ
最小表示量 ０．０５ｍｍ
精度 ±０．０５ｍｍ
特徴
ノギス同様のバーニア読みマニュアルＣＭＭ
Ｘ・Ｙ軸案内はコロガリ案内
Ｚ軸案内はスベリ案内
※京浜工業株式会社で使用されていたもの
国内最高精度
マイクロコード Ｈ５０３
Ｈ５０３ type ＣＭＭ
製造年 １９８７〜１９９８年
生産台数 ５２台
測定範囲 ５００×３００×３００ｍｍ
最小表示量 ０．０００１ｍｍ
精度（指示精度） ０．８＋２．５Ｌ／１０００μｍ
特徴
シングルコラムテーブル移動（Ｘ軸）式
国内最高精度
フィルムパーフォレータ（Film Perforators）
１９４０（昭和１５）年、当時の商工省から三豊（現在のミツトヨ）へ「フィルムパーフォレータ」（映写用フィルムのスプロケット孔を高速で開ける自動機）の国産化試作の要請がありました。「フィルムパーフォレータ」は高い精度を要求される機械であり、それまでは１００％を輸入しており、精密測定器に実績のある三豊（ミツトヨ）に国産化が要請されたわけです。
１９４１（昭和１６）年、三豊・蒲田工場で試作に成功し、この成果をふまえてフィルムパーフォレータ生産工場として１９４３（昭和１８）年に宇都宮工場の建設が決定され、１９４４（昭和１９）年に操業を開始しました。

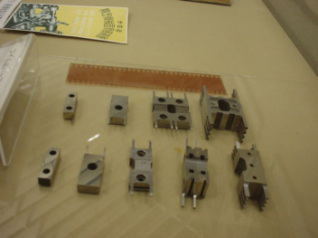

フィルムパーフォレータ用パンチブロック
フィルムパーフォレータに装着するフィルムの送り孔パンチ加工用の金型で、当時としては最先端の高精度加工技術が要求されました。
フィルムパーフォレータ用パンチブロック
１９４４（昭和１９）年 三豊・宇都宮工場製
体験コーナー
体験コーナー（歴史館・２階）ではノギスやマイクロメータによる寸法測定、はめあいゲージ（はめあいと密着）、鋼の熱膨張体験（ダイヤルゲージによる測定）ができるようになっています。
