産業技術遺産探訪 2000.4.16./2005.10.15./2005.10.16./2008.4.29./2014.1.25.
信越線・上碓氷川橋梁
群馬県内の鉄道橋で最も古い鉄橋
テッグブラットトラス橋
１９１０（明治４３）年イギリスPatent Shaft
& Axletree社製
箱桁橋
１９１１（明治４４）年 川崎造船所兵庫分工場 製造
煉瓦造橋台
１８８５（明治１８）年竣工
信越本線 松井田〜西松井田 間
群馬県安中市松井田町八城94〜松井田町新堀 碓氷川
（旧 碓氷郡松井田町）
信越線・松井田駅のすぐ西にあるこの橋梁は、群馬県内の鉄道橋としては最も古い鉄橋です。
信越線下り線のテッグブラットトラス橋部分は、１９１０（明治４３）年 イギリスPatent
Shaft & Axletree社製、箱桁橋部分は１９１１（明治４４）年 川崎造船所兵庫分工場 製造のもので、いずれも製造時の銘板がついています。
これらの橋梁は各地で使用されたのち、１９４０（昭和１５）年に現在地に架けられたものです。
上り線側に残る煉瓦造の橋台部分は、１８８５（明治１８）年の信越線・高崎〜横川間開通時に竣工したものです。

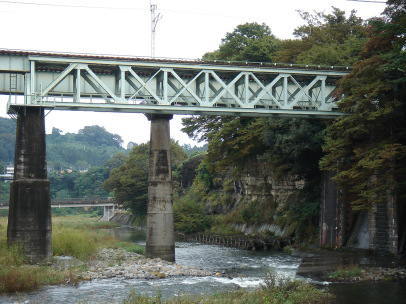

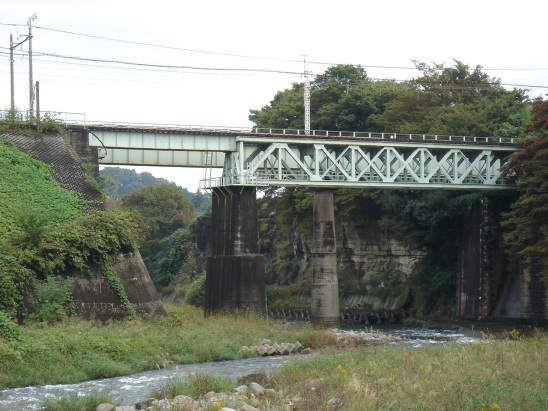

テッグブラットトラス橋
１９１０（明治４３）年イギリスPatent Shaft
& Axletree社製

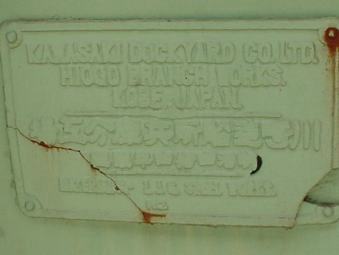

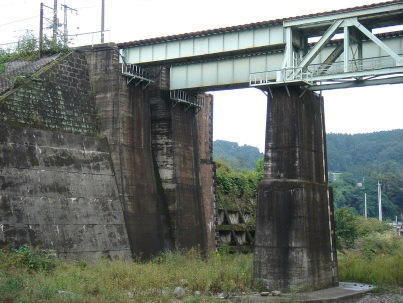

箱桁橋と銘板
１９１１（明治４４）年 川崎造船所兵庫分工場 製造

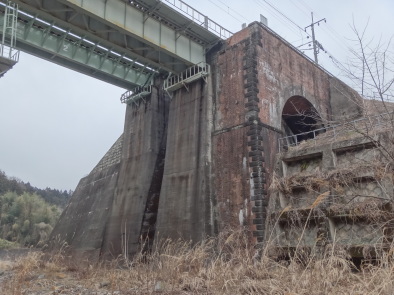

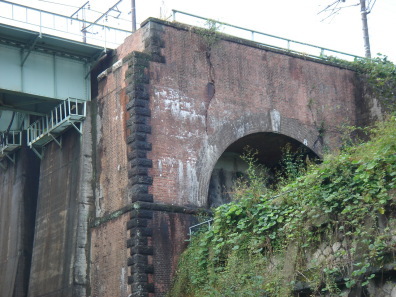

信越本線 上碓氷川橋梁 煉瓦造橋台 １８８５（明治１８）年竣工

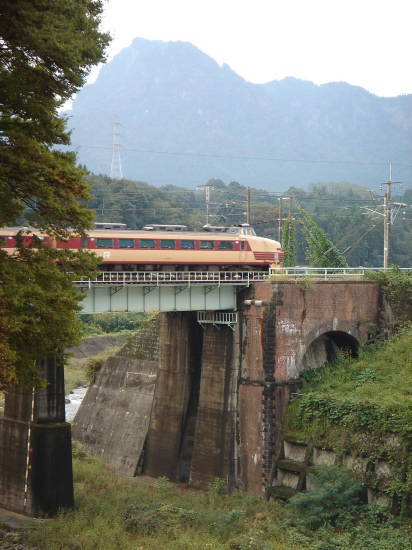

信越本線（高崎〜横川）１２０周年記念列車 特急「白山」 489系電車
２００５年１０月１５日

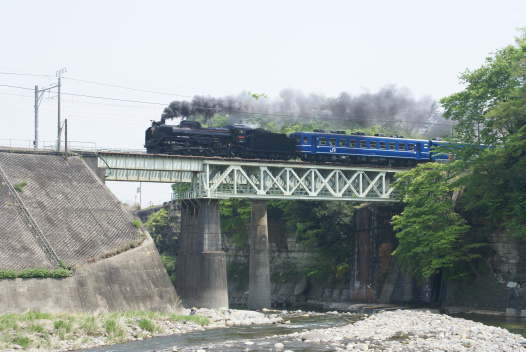

信越本線 上碓氷川橋梁を渡る「快速SL碓氷」（D51 498）
２００８年４月２９日

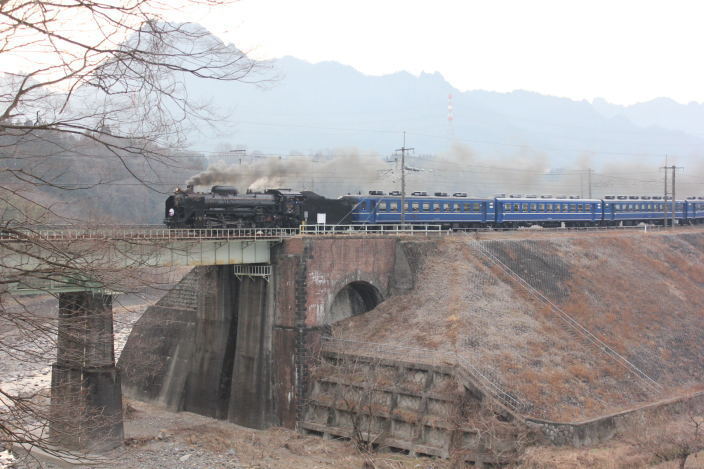

信越本線 上碓氷川橋梁を渡る蒸気機関車D51 498 「SL 碓氷」
2014年1月25日

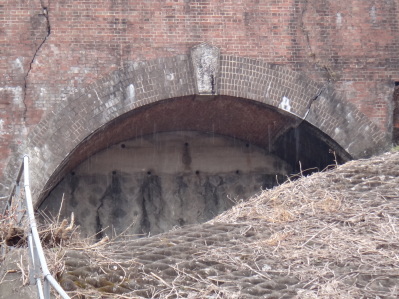

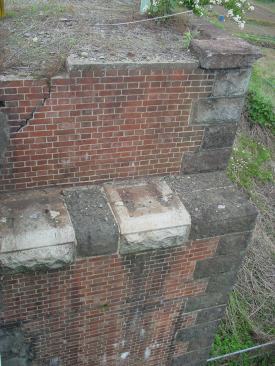

煉瓦造橋台
１８８５（明治１８）年竣工
現在の上り線の橋台
 |
 |

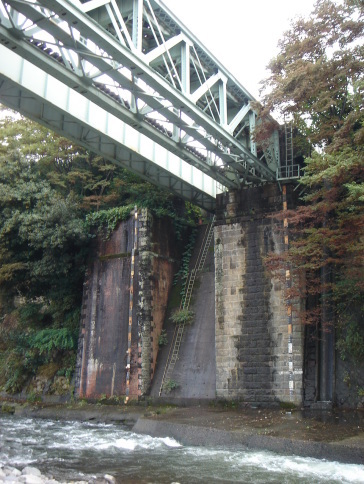

現在の下り線の橋台は石造
 |
 |
