旧 丸山変電所
明治４３（１９１０）年４月に横川〜軽井沢間の電化工事が着工され、明治４４（１９１１）年５月には横川火力発電所、丸山変電所、矢ヶ崎変電所が新設されました。
この区間では変電所は横川〜軽井沢の中間に設置するのが理想的でしたが、地形的に建設が困難であったため、急勾配区間の両端にそれぞれ変電所を設置することになりました。横川火力発電所（現在の国道１８号線旧道と碓氷バイパスとの分岐点付近にありました）から交流６６００ボルトの地下ケーブルによって、丸山変電所に１回線、矢ヶ崎変電所に２回線引かれました。２つの変電所の工費は約３１万円で、どちらの変電所も同じ構造で、機械室と蓄電池室の２棟が煉瓦で建設されました。ここで交流６６００ボルトを５００ｋＶＡの３相変圧器（２基）と４５０ｋＷの回転変流機（２台）で直流６５０ボルトに変換し供給（第３軌条および電車線）しました。蓄電池室には容量１３３２Ａｈの蓄電池を３１２個設置し回転変流機の出力を補ったり（勾配を上る電気機関車が運転されるときに蓄電池から放電される）、回転変流機によって発電所からの電気を充電しておき（列車が運転していないとき）発電所や変電所の機器を過電流から保護したり機器の故障に備えました。
変電所は建設当時の輸送量を目安に設計されていたため、その後の輸送量の増加に伴い変圧器・変流機を増設したり、水銀整流器を備えた熊ノ平変電区が新設（昭和１２年７月）されます。
| 蓄電池室 | ||
 |
 |
 |
 |
 |
 |
| 機械室 | ||
 |
 |
 |
 |
 |
 |
| 保存修復工事直前（２０００年５月２２日撮影） ※倒壊しないようにＨ形鋼による補強工事が施されていました。 軽井沢側の建物（写真の左側）が「機械室」で横川側の建物（写真の右側）が「蓄電池室」として使われていました。 |
||
 |
 |
 |
 |
 |
 |

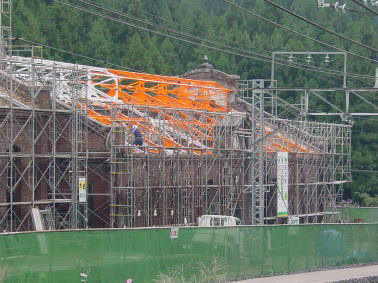

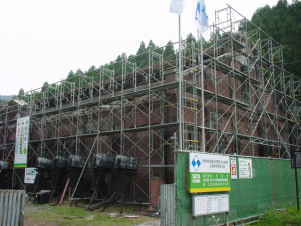

| 保存修復工事 ２００１年５月２９日撮影 |
||
 |
 |
 |
| 保存修復工事 ２００１年９月２４日撮影 |
||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 保存修復工事 ２００１年９月２４日撮影 |
 |
| 保存修復工事 ２００２年１月１日撮影 |
||

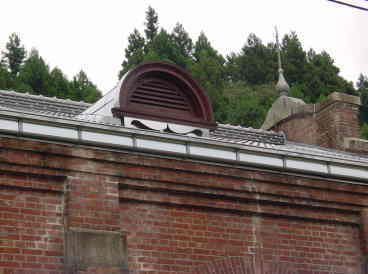

| 煉瓦建物の補強と屋根の保存改修が続いています。 | 補強のため建物内部に鉄骨が入りました。 | 換気口も新しく復元されました。 |
 |
 |
 |

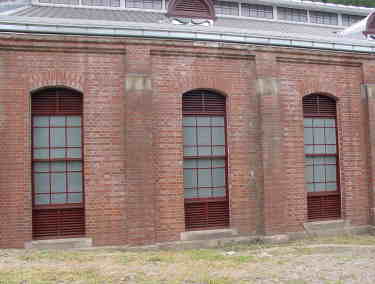

| ２００２年３月末までの予定で工事が行われます。 | 鋼製の窓枠もきちんと保存されています。 | 屋根はスレート葺きであったものが、竣工当時の瓦葺きに戻されています。 |
 |
 |
 |
| 保存修復工事 ２００２年５月１３日撮影 |
||
 |
 |
 |
| 屋根、換気口、窓、避雷針などの改修が進んでいます。 改修期間は２００２年３月の計画であるようですが、予定が延長されているようです。 |
||
 |
 |
 |

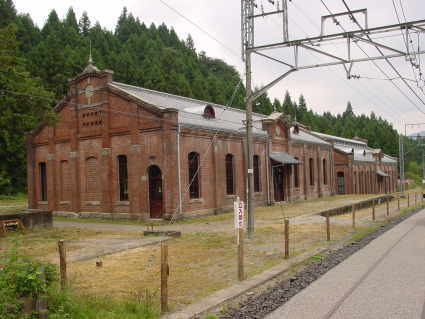

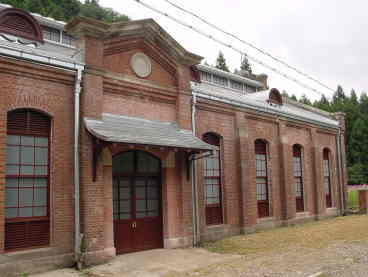

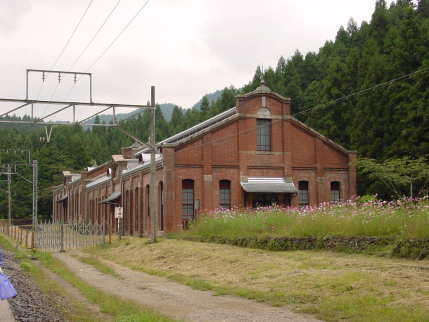

| 第１期修復工事終了 ２００２年９月２７日撮影 |
|

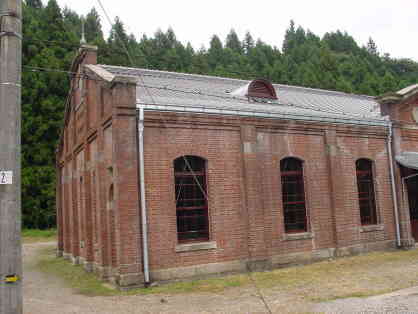

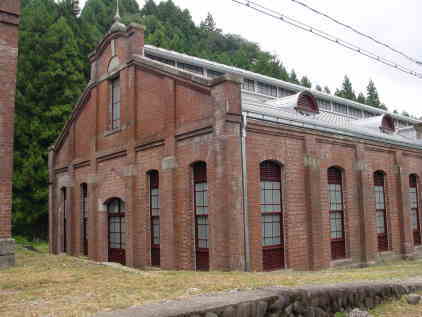

| 機械室 | 蓄電池室 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
