東京電力・須田貝発電所

起工　１９５２（昭和２７）年１０月
竣工　１９５５（昭和３０）年　９月

　群馬県利根郡水上町大字藤原６１５２

　東京電力・須田貝発電所は、奥利根総合開発の一環として、１９５２（昭和２７）年１０月に着工し、３年間でのべ１４０万人、６１億円の工費で１９５５（昭和３０）年９月に竣工しました。

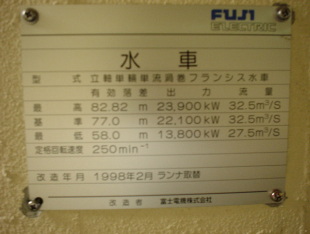

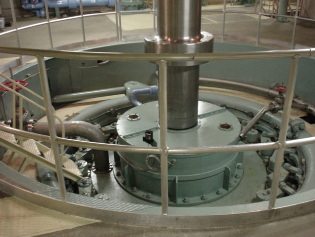

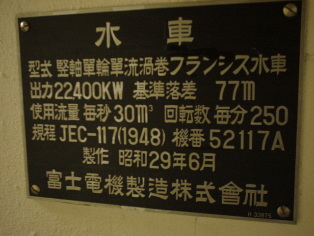

　須田貝発電所は、須田貝ダムとの落差を大きくとって、発電出力を増加させることや、防雪、環境への配慮から「地下式」の発電所となっています。発電機やフランシス水車のある地下本館は、変電所のある地上を基準とすると、地下４０ｍにあります。ここに設置された２基の立軸渦巻フランシス型水車に主軸で連結された発電機によって、合計４６２００キロワットの発電能力があります。地下発電所の制御は、１２ｋｍ下流の東京電力・奥利根工務所（東京電力・水上発電所に隣接）で行われています。

　「ＴＥＰＣＯ電源ＰＲ館・須田貝」副館長　原澤秀彦さんにお願いして、地下発電所を見学させていただきました。

発電所につながる変電所のゲートが開けられます。なんとなくわくわくする瞬間！（＾＾；）

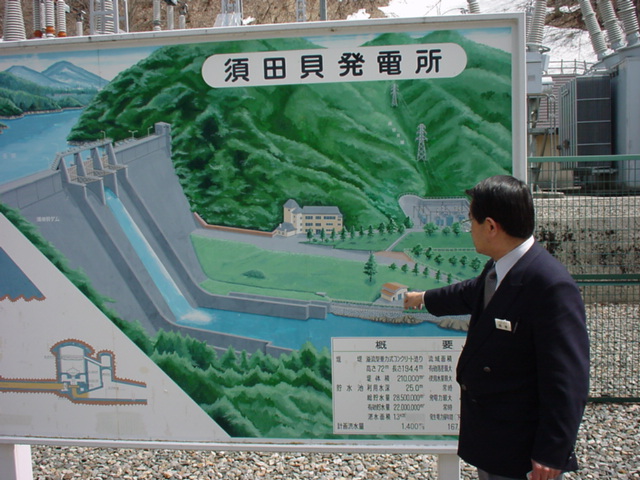

ダムと地下発電所のしくみを簡単に解説

　変圧器（屋外用三相油入自冷式変圧器）が並んでいます。ここでは地下発電所からの１１０００ボルトが変圧器で１５４０００ボルトに昇圧されて送電線へと送られています。この変圧器の出力は２台で４８０００キロボルトアンペアです。

さあ、いよいよ地下発電所への入り口です。ドキドキ・・・・

ドアの向こうには、２００段の階段が地下へと続いていました。思わず「わあ！」

　発電所の建設用通路がそのまま発電用機器搬入出用のインクラインとなっています。トンネルの右側壁面には地下発電所の発電機から１１０００ボルトのケーブルが地上へとつながっていました。インクラインの台車用レールの中央には地下水の排水溝があります。発電所内の機器のためにエアコンで湿度約６０％に保たれているそうです。
