産業技術遺産探訪 2010.12.28.
蒸気機関車

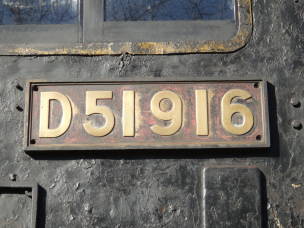

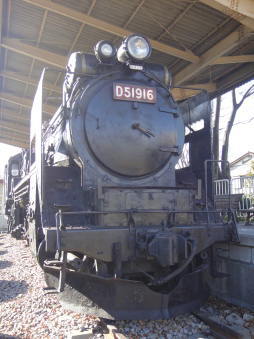

D51 916
1943（昭和18）年12月12日 日本車輌 製造

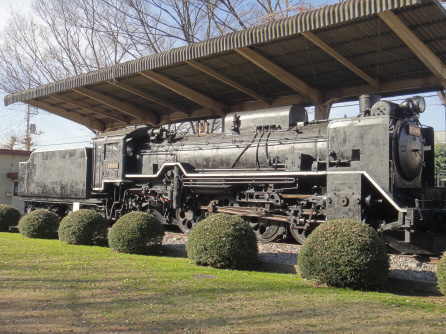

群馬県前橋市西片貝町5丁目 前橋市児童文化ｾﾝﾀｰ・前橋市営交通公園・前橋こども公園
D51 916号 履歴概要
製造年月日 昭和18年12月12日
製造場所 日本車両K.K.
全走行粁 2100726ｋｍ
移動機関区
S.19.1.1 糸崎機関区
S.23.5.5 函館 〃
S.24.6.16 新得 〃
S.28.12.7 岩見沢 〃
S.43.10.16 小樽築港 〃
S.48.10.16 名寄 〃
S.50.2.8 追分 〃
S.50.12.25 （使用休止）
D51形 諸広
重量
機関車（運転整備）78.37ｔ
炭水車（〃）46.72ｔ
最大長さ（ｍｍ）19730ｍｍ
最大巾（ｍｍ）2936ｍｍ
最大高さ（ｍｍ）3980ｍｍ
動輪直径（ｍｍ）1400ｍｍ
使用蒸気圧力 15ｋｇ／ｃｍ2
最大馬力 1280PS
最高速度 85ｋｍ／H
水タンク容量 20ｍ3
燃料（石炭）積載量 8ｔ

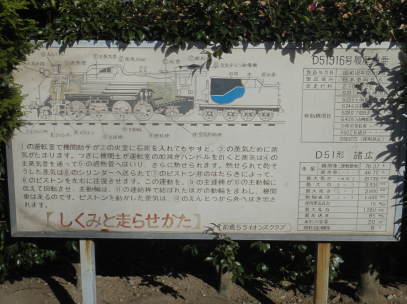

しくみと走らせかた
１の運転室で機関助手が2の火室に石炭を入れてもやすと、3の蒸気だめに蒸気がたまります。つぎに機関士が運転室の加減弁ハンドルを引くと蒸気は4の主蒸気管を通って5の過熱管へはいり、さらに熱せられます。熱せられて乾そうした蒸気は6のシリンダーへ送られて7のピストン弁のはたらきによって、8のピストンを左右に往復させます。この運動を、9の主連棒で結ばれたほかの動輪をまわし、機関車は走るのです。ピストンを動かした蒸気は、12のえんとつから外へはき出されます。

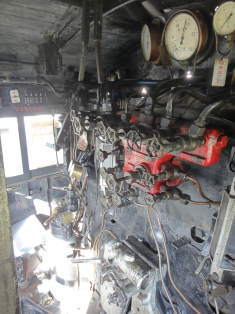

1 運転室
2 火室
3 蒸気だめ
4 主蒸気管
5 過熱管
6 シリンダー
7 ピストン弁
8 ピストン

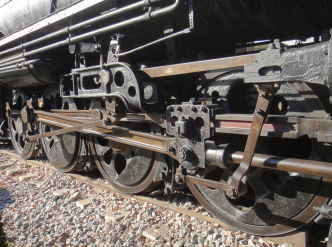

9 主連棒
10 主動輪
11 連結棒
12 えんとつ
13 給水温め器
14 空気圧縮機
15 蒸気タービン発電機
石炭
水

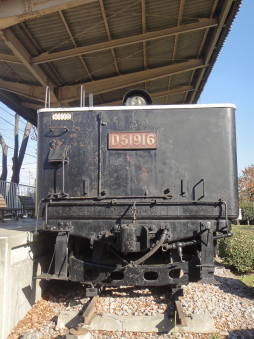

炭水車
前橋５ライオンズクラブ
