おもしろ分解博物館・収蔵庫
中学校技術科用掛図
「ホンダ・スーパーカブ Ｃ１００型、スポーツカブ Ｃ１１１型」
※昭和３０年代後半の掛図を修復（＾＾）
この掛図のサイズは 約１０００ｍｍ×約９００ｍｍ
１９６０年代に出版されたものと考えられます。
本田技研工業は１９６１（昭和３６）年に、バイクに対する理解と普及を願い、
全国の中学校・高校１万５０００校に、ホンダ・スーパーカブを寄贈しています。
この掛け図は、ひょっとしたらその時に配布されたものかもしれません？
たぶん現存するものはここに示すものだけでしょう。
歴史的遺産として修復します！（＾＾）
 |
 |

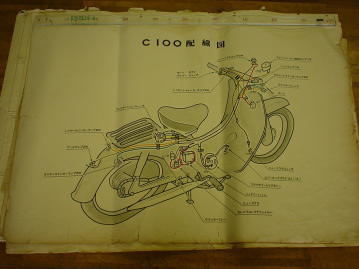

| ホンダ・スーパーカブ Ｃ１００型 | ホンダ・スポーツカブ Ｃ１１１型 |
| １９５８（昭和３３）年８月〜１９６６（昭和４１）年５月 空冷４サイクル単気筒 ＯＨＶ ４９ｃｃ（ボア・ストローク 40×39mm） 最高出力 ４．５ｐｓ/９５００ｒｐｍ 最大トルク ０．３５ｋｇ-ｍ/８０００ｒｐｍ 湿式多板自動遠心クラッチ ３速 始動キック 最高速度 ７０ｋｍ/ｈ 燃料消費量（舗装平坦路２５ｋｍ/ｈ）９０ｋｍ/ｌ 重量 ５５ｋｇ 価格 ５５０００円（当時） |

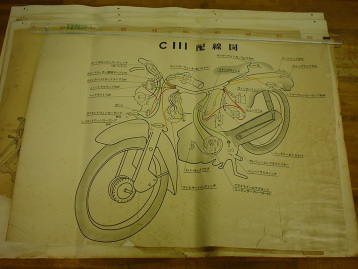

１９６０（昭和３５）年〜 空冷４サイクル単気筒 ＯＨＶ ４９ｃｃ 最高出力 ５．０ｐｓ/９５００ｒｐｍ ４速 始動キック 最高速度 ８５ｋｍ/ｈ 重量 ６６ｋｇ 価格 ５８０００円（当時） |

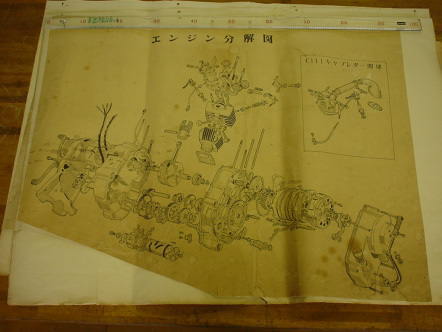

エンジン分解図とＣ１１１キャブレター関係図
 |
 |

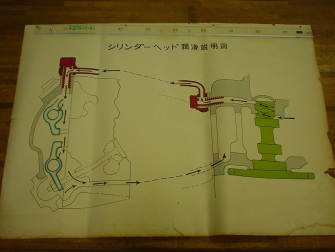

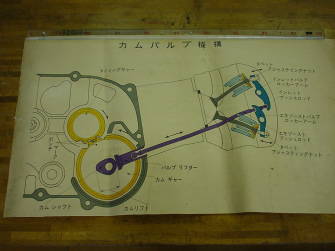

| カムバルブ機構 | シリンダーヘッド潤滑説明図 |
 |
 |

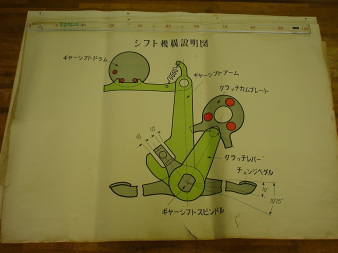

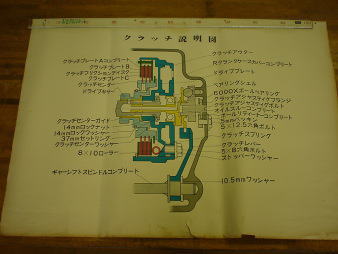

| シフト機構説明図 | クラッチ説明図 |
参考資料
「ホンダ スーパー カブ １９４７〜２００１世界のロングセラー」（増補新訂版）三樹書房 ２００１年７月３０日
１８００円税別 ISBN4-89522-277-2
※２０００万台をセールスしたホンダ・スーパーカブに共通する省エネルギー、省資源、徹底した合理的な設計などホンダ・エンジニアの開発思想、開発にあたった方々の貴重な証言、エンジンの図面・・・
