オフィス・コンピュータ用 ８インチ・ハードディスク・ドライブ
日本電気 ＤＫＵ０３１−ＨＢＶＥ
オフィス・コンピュータに使われていた８インチの巨大！なハードディスク・ドライブ（磁気ディスク装置）で、東京都中野区の岡田さんからいただきました。
サイズは４７０ｍｍ×２２０ｍｍ×１４０ｍｍで１９８３年１２月に製造されたものです。
当時、システムエンジニアをしていた方にお聞きしたところ、５００ＭＢくらいの容量ではないかということです。それでも当時は、すごい容量であったわけです（＾＾）
ハードディスクのしくみや構造の学習を行うときに、分解したデスクトップパソコン外付けハードディスクドライブの、
富士電機・ハードディスク（外付け用）（ＩＣＭ（ＳＴＲＩＤＥ）
ハードディスク・ユニット ＳＲＣ−８０）
や、ノートパソコンのハードディスク
ｓｅａｇａｔｅ（シンガポール）・ハードディスク（内蔵用）（seagate
ST3283A)）、
また、スケルトンモデルのハードディスク（これは動作中の様子が観察できるものです！）
メルコ・「IEEE1394スケルトンハードディスク」（i.LINK ハードディスク〜スケルトンモデル ＤＩＬ−ＳＫＬ）
などを見せていますが、この巨大ハードディスクは、何もかもが大きく、構造を詳しく知るには最適です。
アクリル板でカバーをつくって取り付け、技術室に常設展示することにしました。
| ２００１年５月１６日に 大きな小包が送られてきました。 |
サイズは４７０ｍｍ×２２０ｍｍ×１４０ｍｍ | さすがに重くて、ハードウェア （金物！）っていう感じです（＾＾） |
 |
 |
 |

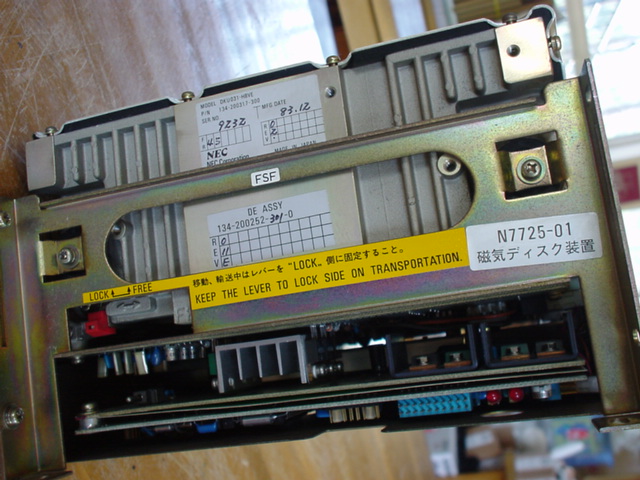

| 冷却用のフィンがあります。 | 磁気ディスク装置！ | １９８３年１２月・・・・ モデルはＮＥＣのＤＫＵ０３１−ＨＢＶＥ |
 |
 |
 |
| ディスク装置の取り付け部分には４箇所の 衝撃吸収ゴムブッシュがあります。 |
基板の絶縁に紙のシートが・・・ | いよいよ中を開けてみます！ 「開封厳禁」のシールが（＾＾） |
 |
 |
 |

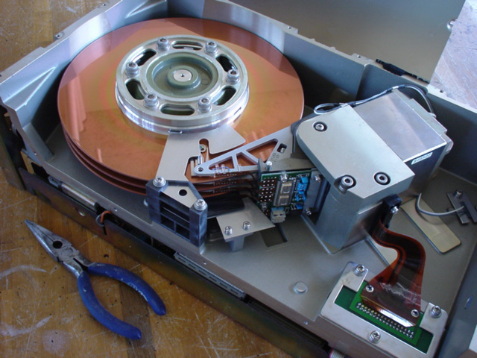

| とにかく、８インチのディスクは大きくて、 思わす「おおっ！」と声が出てしまいました。 |
横に置いたラジオペンチと比べて下さい。 | ３．５インチのハードディスク・ドライブや フロッピーディスクと並べてみました。 |
 |
 |
 |
| ディスクやヘッドの様子が大きくて見やすい！ ディスクの回転を支えているベアリング（軸受）は「ＮＳＫ（日本精工）」製です。 |
ディスクとヘッドを横から見たところです。 | |
 |
 |
 |
| エアー・フィルターが取り付けられていました。 密閉された装置内の空気をきれいにするためものですね。 「日本ミネラル・ファイバー」社製です。 |
装置の基板部分です。 | |
 |
 |
 |
| さまざまな種類の大規模集積回路 ＬＳＩがあります。 |
技術室に展示して観察できるように、アクリル板でカバーをつくりました。 まさに、博物館仕様！（＾＾） |
|
 |
 |
 |
