おもしろ分解博物館 ２００２．６．３０．
おもしろ分解博物館〜機械のなかみは？
扇風機
ホリエ電機 ＨＦ−２３ＳＡ

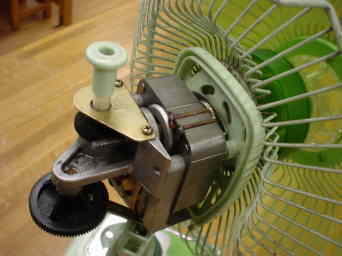

単相交流モーターの「くま取りモーター」です。「くま取りモーター」の特徴である太い銅線の短絡コイル（下の写真では太い銅線が２本・・・２回転させてある）を見ることができますね。１次コイルとは別にヨーク部分に太い銅線が２回巻いてあり、π／２以上の遅れた位相の磁界をつくり出し、二相回転磁界を発生させています。（コンデンサーを使って行う方法もあります。） 交流モーターを回すためには、一般には二相以上の交流電源が必要です。そのため一般家庭に供給されている単相交流で交流モーターを回すために考案されたモーター（簡単な構造で低コスト！）です。
「くま取りモーター」は別名「スケルトンモーター」とも呼ばれています。まさに「おもしろ分解博物館」推薦のモーターと言えますね！（＾＾）
この扇風機はこのままの姿でモーター（電動機）の学習用に使っているものです。
