おもしろ分解博物館 ２００２．６．３０．
おもしろ分解博物館〜機械のなかみは？

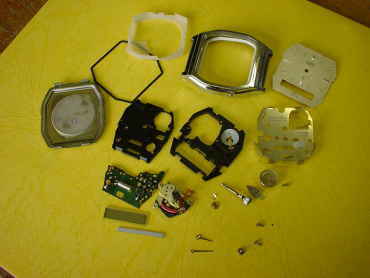

クオーツ式腕時計
ＣＡＳＩＯ ＡＱ−３４０
時計に使われている「ステッピング・モーター」です。赤いコイル（巻線）部分が「駆動コイル」で、写真右の左下に「マグネットローター」と小さな歯車があります。この歯車によって時計文字盤上の針が動きます。
モーターを連続回転させるためには、少なくとも２相以上の相数が必要となりますが、時計用のモーターは磁気構造を工夫して単相で連続回転をさせることができるモーターが使われています。
写真左の基板中央にある円筒形（銀色）部品が水晶（クオーツ）振動子です。ここで安定した発信周波数がつくられます。また、基板上には「分周用ＩＣ」があります。
液晶表示部分
時計用の精密ネジ
