加工の角度計算をプログラムで
最終更新日 1997/06/20


角度計算プログラムの利用

目的
 ドライバーの柄を20mmのアルミ棒で自由に旋盤加工させます。その際に斜めに削るテーパ加工 で刃物台の角度をプログラムで計算することで補助をします。通常は三角関数を使い、中学生に は難しいのですが、計算プログラムがあれば気軽にできます。
方法
 ソフトを起動し、設計図に従って数値を入力すると結果が表示されます。
 後はその角度に合わせ刃物台を設定し、加工すればいいです。
  数値を入力、計算

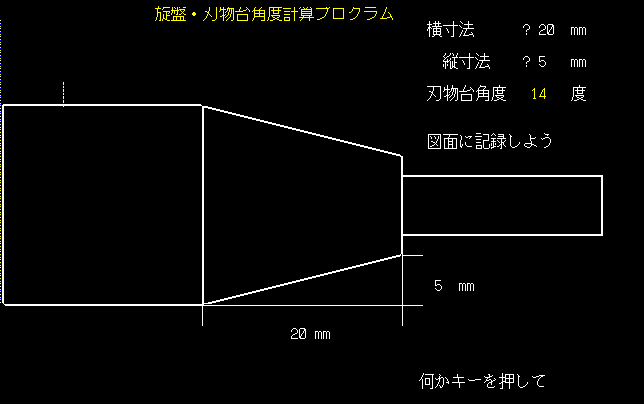

  プログラム画面図



  計算値に従って刃物台の設定、加工

プログラム
 設計時に設計補助として使わせてもいいかもしれません。ごく簡単なプログラム です(^^;)ソースもつけましたので必要に応じて改変してください。
 動作環境
 nec pc98シリーズ・dos3.1またはwindowsのdos窓上にて
 quick basic4.5にて作成   ※簡単な物ですので他機種でもbasicの知識があれば移植できます

hapro.exe←サイズ38K ここからダウンロードしてください

ポイント
 設計時に設計補助として使わせてもいいかもしれません。
 本校では金工室に1台置いて自由に使わせていました。


 投稿者  長野県原村立原中学校・村松浩幸
