手作りラジオ
〜１石１ＩＣレフレックス・ラジオ〜
１９９９／０８／１３更新

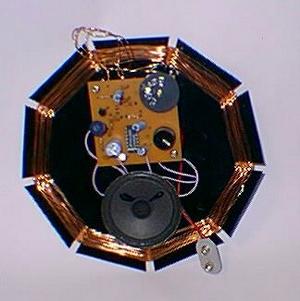

下図は本校の「工業基礎」の１テーマで扱っているラジオです。できるだけたくさんの工程を手作りさせようと考えました。トランジスタ２ＳＣ１８１５で高周波・低周波増幅を行い、ＬＭ３８０Ｎ（ＩＣ）で電力増幅を行っています。実習時間は６〜８時間です。
製作は次のような工程から成り立っています。
（１）プリント基板を作成する。下図のように一から作ります。穴開けをし、マジックでパターンを描き、エッチング液で腐食させます。（エッチングは思ったよりも簡単にできますよ）
（２）コイル巻き。上図のように、下敷きを９角形に切り、切り込みを入れて、コイルを巻きます。
（３）プリント基板への部品取り付けとハンダ付け。
回路図や製作工程の詳細もこのページに載せようと思ったのですが、わかりにくくなってしまうので、断念しました。興味のある方は、直接メール（おぎのかずとし kazu.ogino@nifty.ne.jp）をいただければ、製作の詳細をお送りします。
投稿者：おぎのかずとし（京都市立洛陽工業高校定時制）
